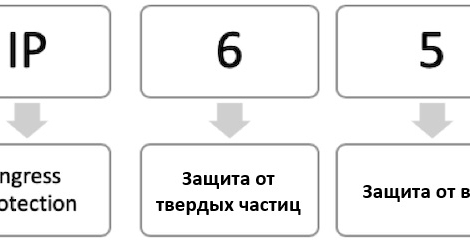

Таблица рейтинга IP и определения Рисунок 1: Рейтинг IP Рейтинг IP, также называемый «защитой от проникновения» или «международной защитой», показывает, насколько хорошо электрические корпуса защищены от попадания посторонних веществ, таких как случайный контакт, пыль, влага и жидкости. Эти рейтинги указаны в международном стандарте EN 60529 (британский BS EN 60529:1992, европейский IEC 60509:1989). Рейтинги IP содержат подробную информацию о способности устройства выдерживать проникновение пыли или жидкости и степени его устойчивости. Первая цифра Первая цифра в рейтинге IP обозначает степень защиты корпуса от твердых посторонних предметов, таких как пыль, случайный контакт рук, пальцев, инструментов, проводов и т. д. Соответствующее описание цифр поясняется ниже: Первая цифра: Описание твердой защиты: 0 (Х) Нет защиты 1 Защита от твердых частиц диаметром более 50 мм 2 Защита от твердых частиц диаметром 12,5 мм и более 3 Защита от твердых частиц диаметром 2,5 мм и более 4 Защита от твердых частиц диаметром 1 мм и более 5 Защита от частиц пыли 6 Пыленепроницаемость; Полная защита Вторая цифра Вторая цифра в рейтинге IP определяет степень защиты от проникновения жидкости. Ниже приведено краткое описание соответствующих цифр. Вторая цифра: Описание жидкой или влагозащиты: 0 Нет защиты 1 Защита от вертикально капающей воды 2 Защита от попадания капель воды при наклоне корпуса под углом до 15° 3 Защита от разбрызгивания воды под углом до 60° от вертикали 4 Защита от брызг воды с любого направления 5 Защита от направленных струй воды низкого давления (6,3 мм) под любым углом 6 Защита от направленных струй воды высокого давления (12,5 мм) под любым углом 7 Защита от полного погружения на глубину до 1 м в течение 30 минут 8 Защита от погружения на большую глубину и при более высоком давлении 9 (К) Защита от направленных струй воды высокой температуры и давления, промывки или процедур очистки паром Рейтинг IPX Буква «X» в рейтинге IP просто означает, что значение для числа отсутствует. «X» можно просто заменить на ноль, учитывая, что не был предоставлен рейтинг защиты от проникновения. Например, IPX4 может просто означать, что корпус не обеспечивает защиту от проникновения твердых частиц, но обеспечивает защиту от брызг воды с любого направления. Рейтинг ИПК Буква «K» в некоторых классах защиты IP означает, что корпус должен обеспечивать защиту от попадания направленных струй воды высокой температуры и давления. Например, класс защиты IP69K обычно используется в средах мойки, таких как автомойка, работа с продуктами питания и напитками, а также другие процедуры очистки паром. Таблица рейтинга IP Ниже приведена краткая справочная таблица, которая поможет вам принять решение о включении рейтинга IP в соответствии с вашими требованиями. Нет защиты от жидкости Защита от вертикально капающей воды Защита от капель воды при наклоне корпуса до 15° Защита от разбрызгивания воды под углом до 60° от вертикали Защита от брызг воды с любого направления Защита от направленных струй воды низкого давления (6,3 мм) под любым углом Защита от направленных струй воды высокого давления (12,5 мм) под любым углом Защита от полного погружения на глубину до 1 м Защита от полного погружения на большую глубину и при более высоком давлении Защита от направленных струй воды высокой температуры и давления Нет защиты от твердых предметов IP00 IP01 IP02 IP03 IP04 IP05 IP06 IP07 IP08 IP09 Защита от твердых частиц диаметром более 50 мм IP10 IP11 IP12 IP13 IP14 IP15 IP16 IP17 IP18 IP19 Защита от твердых частиц диаметром более 12,5 мм IP20 IP21 IP22 ИП23 IP24 IP25 IP26 IP27 IP28 IP29 Защита от твердых частиц диаметром более 2,5 мм IP30 IP31 IP32 IP33 IP34 IP35 IP36 IP37 Стандарт IP38 IP39 Защита от твердых частиц диаметром более 1 мм IP40 IP41 IP42 IP43 IP44 IP45 IP46 IP47 IP48 IP49 Защита от частиц пыли IP50 IP51 IP52 IP53 IP54 IP55 IP56 IP57 IP58 IP59 Полная защита от пыли IP60 IP61 IP62 IP63 IP64 IP65 IP66 IP67 IP68 IP69 Дополнительный корпус Иногда используемые вами клапаны или компоненты могут подвергаться воздействию жестких или требовательных промышленных процессов или различных сред. В таком случае имеющегося корпуса с рейтингом IP может быть недостаточно для обеспечения желаемой защиты. Дополнительный кожух вокруг клапана или компонента является хорошим способом повышения уровня защиты от проникновения частиц. Эти дополнительные корпуса должны иметь соответствующий класс защиты IP для дополнительной защиты и повышения производительности. Другие примечания Какой класс защиты IP является водонепроницаемым? Как правило, корпуса со степенями защиты IP65, 66 и 67 считаются водонепроницаемыми по стандарту IP. Но термин «водонепроницаемый» применим только при определенных обстоятельствах для каждого из этих классов IP. Степень защиты IP65 означает, что корпус может обеспечить защиту только от струй воды под низким давлением (6,3 мм). Для тестирования корпусов со степенью защиты IP65 он должен быть спроецирован на 12,5 литров воды в минуту в течение не менее 15 минут при давлении 30 кПа на расстоянии 3 м. На рисунке 2 приведен пример корпуса со степенью защиты IP65. Класс защиты IP66 обеспечивает защиту от струй воды под высоким давлением (12,5 мм). Методика испытаний включает в себя воздействие на корпус объемом воды 100 литров в минуту под давлением 100 кПа на расстоянии 3 м в течение не менее 3 минут. Класс защиты IP67 означает, что корпус обеспечивает защиту от погружения на глубину до 1 м. Метод испытаний для таких вольеров включает погружение на глубину не менее 1 м на 30 минут и более. Глубина погружения измеряется от дна объекта и должна быть не менее 15 см от верха объекта. Рисунок 2: IP65 - DIN - Разъем для электромагнитных клапанов Является ли IP68 погружным? IP68 можно рассматривать как полную защиту от попадания пыли и погружения на большую глубину и при более высоком давлении. Тем не менее, термины «большая глубина» и «более высокое давление» могут быть расплывчатыми. Таким образом, производитель и пользователь должны согласовать спецификацию для IP68 в зависимости от их требований и применения. Тем не менее, степень защиты IP68 обеспечивает защиту от глубины погружения не менее одного метра. Что такое IP69K? IP69K обеспечивает полную защиту от попадания пыли и направленных струй воды высокой температуры и давления. В основном он используется в средах, требующих интенсивной промывки, таких как пищевая промышленность и производство напитков, где высокая температура и давление важны в процедурах очистки для поддержания санитарии и гигиены. IP69K — это самый высокий класс защиты IP.
