Заглушки стальные: виды, характеристики и сфера применения

В системе трубопроводов существует необходимость не только в управлении потоком, но и в надежной герметизации конечных участков или временном перекрытии отдельных веток. Для этих целей используется заглушка стальная — незаменимый элемент соединительных деталей трубопровода.

В этой статье мы разберем основные типы стальных заглушек, их конструктивные особенности и правила выбора.

Что такое стальная заглушка?

Заглушка — это деталь, предназначенная для закрытия концевых отверстий трубопровода. В отличие от фланцевых соединений с задвижками, заглушка обеспечивает «глухую» блокировку потока рабочей среды (воды, газа, нефти или пара).

Основные функции:

• Герметизация: Полное перекрытие неиспользуемых участков магистрали.
• Безопасность: Использование в качестве временной преграды при проведении ремонтных работ.
• Производство сосудов: Применение в качестве днищ при изготовлении резервуаров и емкостей под давлением.

Основные виды стальных заглушек

В зависимости от способа монтажа и формы, выделяют несколько ключевых типов изделий:

1. Эллиптические (приварные)

Это бесшовные детали, имеющие форму половины эллипса. Они монтируются методом приварки встык, что обеспечивает максимальную прочность и герметичность соединения.

• Стандарт: ГОСТ 17379-2001.
• Преимущества: Выдерживают высокое давление (до 16 МПа) и экстремальные температуры.

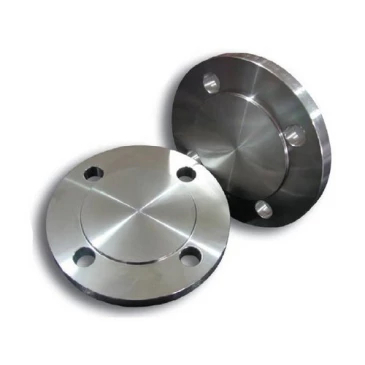

2. Фланцевые (глухие фланцы)

Представляют собой стальной диск с отверстиями по краям для болтового крепления. В отличие от приварных, фланцевые заглушки позволяют оперативно «раскрыть» участок трубопровода для его обслуживания.

• Стандарт: АТК 24.200.02-90 или ГОСТ 34785-2021.
• Применение: Магистрали, требующие регулярного осмотра.

3. Поворотные (заглушки-очки)

Состоят из двух частей: кольца с отверстием и сплошного диска. Они устанавливаются между фланцами и позволяют быстро перекрывать ветку путем поворота нужной части.

Технические характеристики для выбора

При заказе заглушек на сайте zadvishka.ru ориентируйтесь на следующие параметры:
