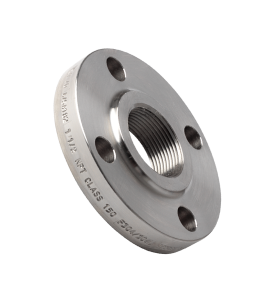

Фланец DIN 2566 резьбовой Ду 80 (3") Ру-10/16 Ст.20 ВФЗ
- Обзор
- Характеристики
- Отзывы0
Фланец резьбовой DIN 2566 Ду 80 (3") предназначен для соединения трубопроводов с резьбовым присоединением без сварки. Применяется в системах водоснабжения, отопления, сжатого воздуха, газоснабжения и других средах с рабочим давлением до 16 бар.
Изготавливается из конструкционной углеродистой стали Ст20 (ВФЗ), что обеспечивает прочность, надёжность и долговечность соединения.
Основные характеристики:
Стандарт: DIN 2566
Тип: фланец резьбовой (с цилиндрической резьбой G)
DN (условный проход): 80 мм (3")
PN (рабочее давление): 10/16 бар
Материал: сталь 20 (Ст20)
Производитель: ВФЗ
Основные размеры (DIN 2566, Ду 80):
D (наружный диаметр): 200 мм
D1 (диаметр окружности отверстий): 160 мм
d0 (диаметр отверстий под болты): 18 мм
n (количество отверстий): 4 шт.
G (резьба): G 3"
H (толщина фланца): 22 мм
h (высота шейки): 34 мм
f (высота уплотнительной поверхности): 2 мм
Масса: ≈ 3,6 кг
Присоединительные болты: 4 × М16
Изготавливается из конструкционной углеродистой стали Ст20 (ВФЗ), что обеспечивает прочность, надёжность и долговечность соединения.
Основные характеристики:
Стандарт: DIN 2566
Тип: фланец резьбовой (с цилиндрической резьбой G)
DN (условный проход): 80 мм (3")
PN (рабочее давление): 10/16 бар
Материал: сталь 20 (Ст20)
Производитель: ВФЗ
Основные размеры (DIN 2566, Ду 80):
D (наружный диаметр): 200 мм
D1 (диаметр окружности отверстий): 160 мм
d0 (диаметр отверстий под болты): 18 мм
n (количество отверстий): 4 шт.
G (резьба): G 3"
H (толщина фланца): 22 мм
h (высота шейки): 34 мм
f (высота уплотнительной поверхности): 2 мм
Масса: ≈ 3,6 кг
Присоединительные болты: 4 × М16
Исполнение | Плоский |
Давление, кгс/см2* | 16 |
Диаметр, мм | 80 мм |
высота | 34 |
Масса, кг | 3.73 кг |
