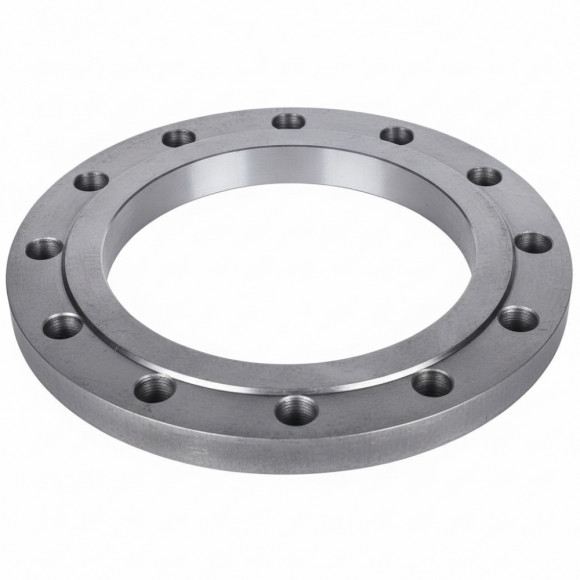

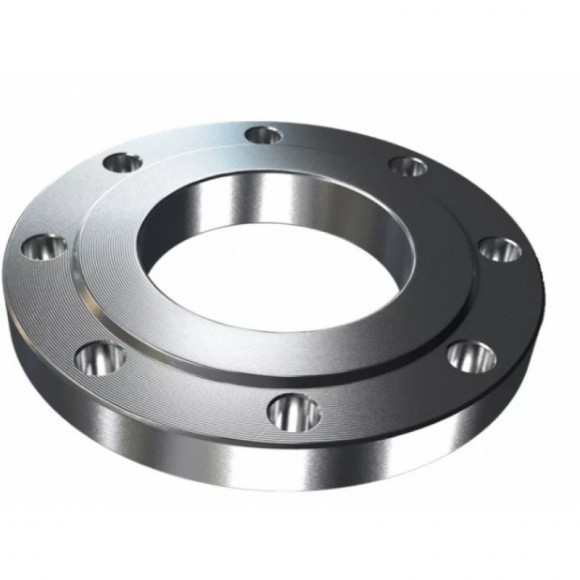

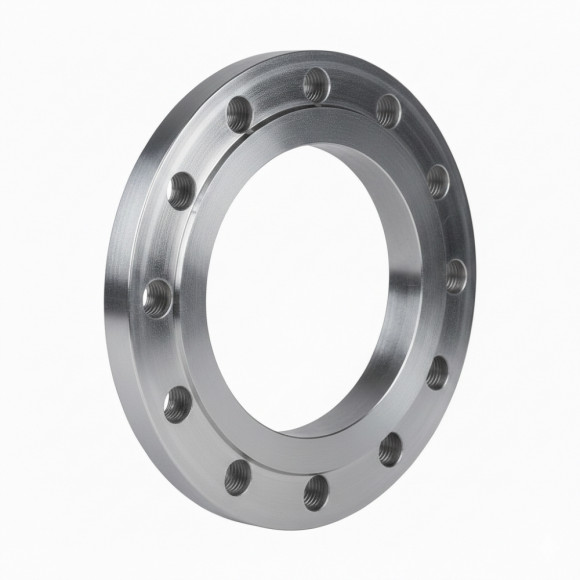

Фланец плоский 200-16-01-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ (полная мех обработка)
- Обзор
- Характеристики
- Отзывы0

Фланец плоский 200-16-01-1-B-Ст20-IV ГОСТ 33259-2015 ВФЗ (полная мехобработка)
Расшифровка обозначения:
Фланец плоский — элемент трубопроводной арматуры, обеспечивает болтовое соединение труб, арматуры и оборудования.
200 — условный проход (DN 200), для труб диаметром 200 мм.
16 — номинальное давление (PN 16), т.е. рабочее давление до 1,6 МПа.
01 — конструктивное исполнение: фланец для приварки к цилиндрической поверхности.
1 — тип уплотнительной поверхности: выступ (по ГОСТ).
B — исполнение конструкции (вариант исполнения по ГОСТ, влияет на конфигурацию).
Ст20 — материал изготовления: сталь 20 (углеродистая конструкционная, применяется для сред с t до +425 °C).
IV — категория исполнения (по точности и техническим требованиям).
ГОСТ 33259-2015 — норматив, регламентирующий размеры, допуски и технические условия.
ВФЗ (полная мехобработка) — изготовлен на заводе ВФЗ, прошёл полную механическую обработку (все поверхности обработаны, обеспечена точность размеров и качество уплотнительной поверхности).
Основн
Расшифровка обозначения:
Фланец плоский — элемент трубопроводной арматуры, обеспечивает болтовое соединение труб, арматуры и оборудования.
200 — условный проход (DN 200), для труб диаметром 200 мм.
16 — номинальное давление (PN 16), т.е. рабочее давление до 1,6 МПа.
01 — конструктивное исполнение: фланец для приварки к цилиндрической поверхности.
1 — тип уплотнительной поверхности: выступ (по ГОСТ).
B — исполнение конструкции (вариант исполнения по ГОСТ, влияет на конфигурацию).
Ст20 — материал изготовления: сталь 20 (углеродистая конструкционная, применяется для сред с t до +425 °C).
IV — категория исполнения (по точности и техническим требованиям).
ГОСТ 33259-2015 — норматив, регламентирующий размеры, допуски и технические условия.
ВФЗ (полная мехобработка) — изготовлен на заводе ВФЗ, прошёл полную механическую обработку (все поверхности обработаны, обеспечена точность размеров и качество уплотнительной поверхности).
Основн
Материал | Сталь 20 |
Исполнение | Плоский |
Давление, кгс/см2* | 16 |
Диаметр, мм | 200 мм |
Бренд | VFZ |
высота | 30 |
Масса, кг | 10.2 кг |
