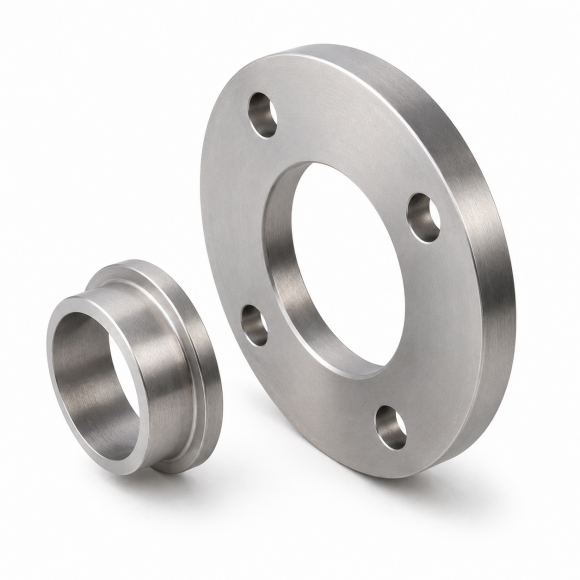

Комплект фланца на хомуте тип 4 DN25 PN16 по ГОСТ 33259-2015: свободный фланец + приварное кольцо/хомут под приварку. Предназначен для разъемного фланцевого соединения трубопроводов, арматуры и оборудования. Свободный фланец устанавливается на приварное кольцо и может проворачиваться при монтаже, что упрощает совмещение крепежных отверстий. Основные размеры: D=115 мм, D1=85 мм, D2=46 мм, Dm=45 мм, Dn=33,7 мм, d=14 мм, b=18 мм, H=40 мм, H1=6 мм, n=4 отв., крепеж М12. Для типа 04 размеры DN25 PN16 в таблице ГОСТ идут в строке с наружным диаметром 115 мм, межосевым диаметром отверстий 85 мм, отверстием под крепеж 14 мм и крепежом М12.
