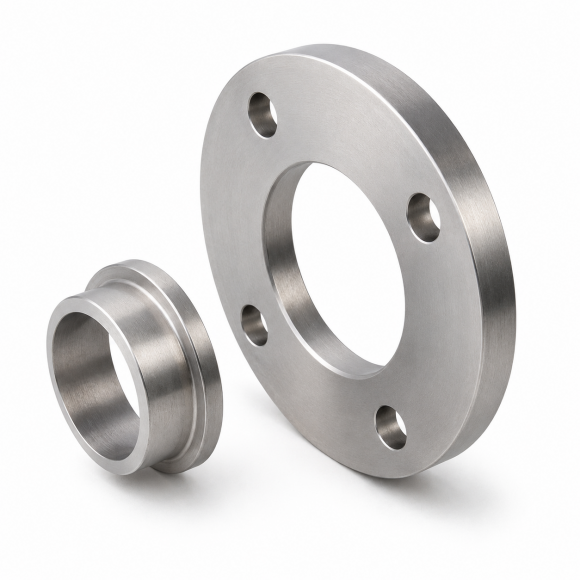

Комплект фланца на хомуте тип 4 DN32 PN16 по ГОСТ 33259-2015: свободный фланец + приварное кольцо/хомут под приварку. Предназначен для разъемного фланцевого соединения трубопроводов, арматуры, насосного и технологического оборудования. Свободный фланец устанавливается на приварное кольцо и может проворачиваться при монтаже, что упрощает совмещение крепежных отверстий.
Основные размеры DN32 PN16:
D=140 мм, D1=100 мм, D2=78 мм, Dm=56 мм, Dn=42,4 мм, d=18 мм, d1=59 мм, b=18 мм, b1=14 мм, H=42 мм, H1=6 мм, S=2,6 мм, n=4 отв., крепеж М16.
