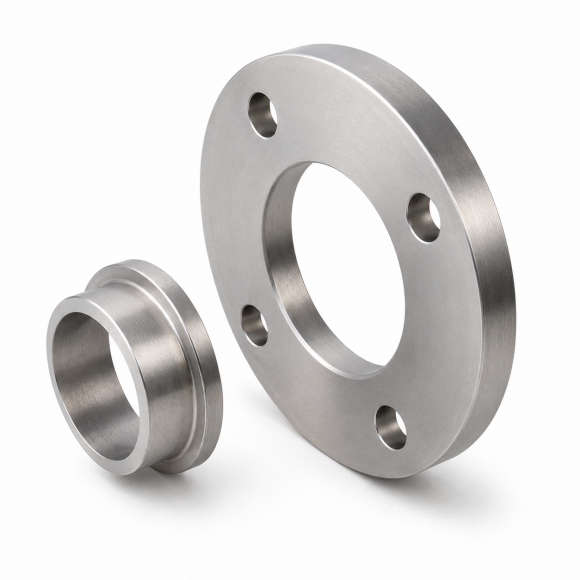

Комплект фланца на хомуте тип 4 DN40 PN16 по ГОСТ 33259-2015, производитель ВФЗ. Состоит из двух частей: свободного фланца и приварного кольца/хомута под приварку к трубе. Предназначен для разъемного фланцевого соединения трубопроводов, запорной арматуры, насосного и технологического оборудования. Свободный фланец устанавливается на приварное кольцо и может проворачиваться при монтаже, что облегчает совмещение крепежных отверстий.
Основные размеры DN40 PN16:
D=150 мм, D1=110 мм, D2=88 мм, Dm=66 мм, Dn=48,3 мм, d=18 мм, d1=68 мм, b=18 мм, b1=14 мм, H=45 мм, H1=7 мм, S=2,6 мм, n=4 отв., крепеж М16.
