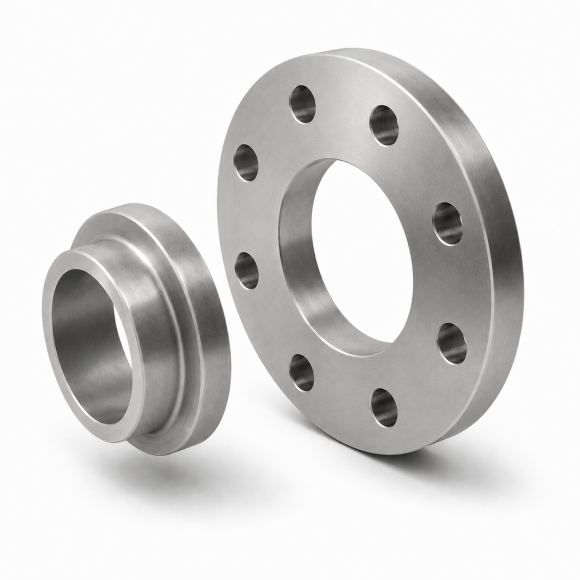

омплект фланца на хомуте тип 4 DN 65 PN16 по ГОСТ 33259-2015, производитель ВФЗ. Обозначение по ГОСТ: 65-16-04-1-В-Ст20. Состоит из двух частей: свободного фланца и приварного кольца/хомута под приварку к трубе. Предназначен для разъемного фланцевого соединения трубопроводов, арматуры и оборудования. Свободный фланец может проворачиваться относительно приварного кольца, что облегчает совмещение крепежных отверстий при монтаже.
Основные размеры DN 65 PN16:
D=185 мм, D1=145 мм, D2=122 мм, Dm=92 мм, Dn=76,1 мм, d=18 мм, d1=96 мм, b=20 мм, b1=16 мм, c=6 мм, H=45 мм, H1=10 мм, n=8 отв., S=2,9 мм, крепеж М16.
