Фланец на хомуте DN125 PN16 125-16-04-1-В-Ст20 комплект ГОСТ 33259-2015 ВФЗ

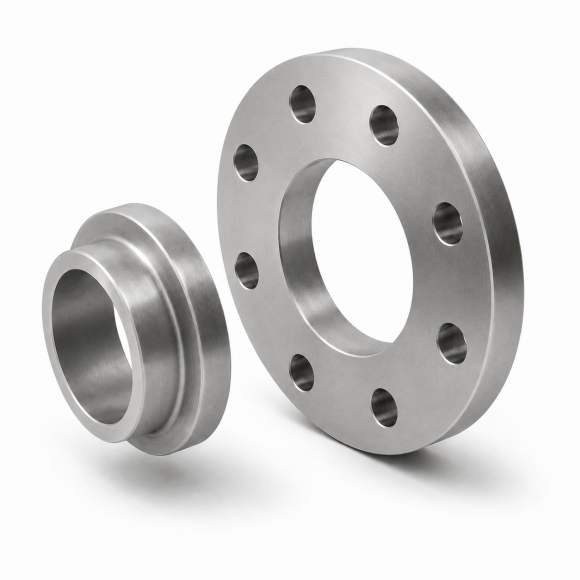

Комплект фланца на хомуте тип 4 DN 125 PN16 по ГОСТ 33259-2015, производитель ВФЗ. Обозначение по ГОСТ: 125-16-04-1-В-Ст20. Состоит из двух частей: свободного фланца и приварного кольца/хомута под приварку к трубе. Предназначен для разъемного фланцевого соединения трубопроводов, запорной арматуры, насосного и технологического оборудования. Свободный фланец устанавливается на приварное кольцо и может проворачиваться при монтаже, что облегчает совмещение крепежных отверстий. Размеры для типов 03 и 04 указаны в таблице 5 ГОСТ 33259-2015.

Основные размеры DN 125 PN16:
D=270 мм, D1=220 мм, D2=162 мм, Dn=139,7 мм, d=26 мм, d1=166 мм, b=28 мм, b1=22 мм, H=68 мм, n=8 отв., крепеж М24.
