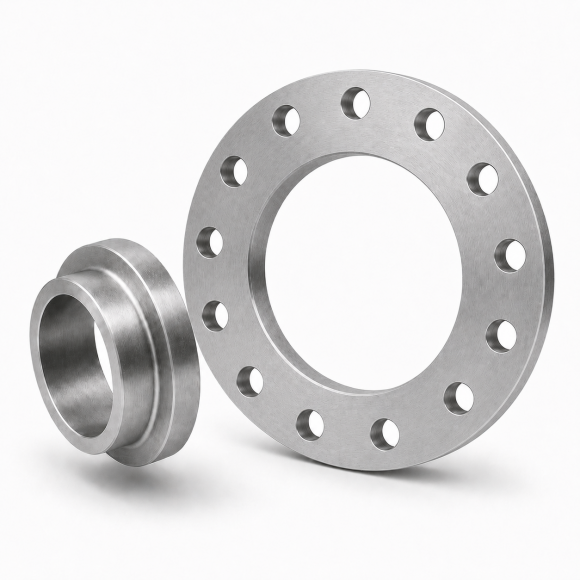

Фланец на хомуте DN200 PN16 200-16-04-1-В-Ст20 комплект ГОСТ 33259-2015 ВФЗ
Фланец на хомуте DN200 PN16 200-16-04-1-В-Ст20 комплект ГОСТ 33259-2015 ВФЗ
Обзор
Характеристики
Отзывы0
Комплект фланца на хомуте тип 4 DN 200 PN16 по ГОСТ 33259-2015, производитель ВФЗ. Обозначение по ГОСТ: 200-16-04-1-В-Ст20. Состоит из двух частей: свободного фланца и приварного кольца/хомута под приварку к трубе. Предназначен для разъемного фланцевого соединения трубопроводов, запорной арматуры, насосного и технологического оборудования. Свободный фланец устанавливается на приварное кольцо и может проворачиваться при монтаже, что облегчает совмещение крепежных отверстий.
Основные размеры DN 200 PN16:
D=340 мм, D1=295 мм, D2=248 мм, d=22 мм, b=26 мм, n=12 отв., крепеж М20.
