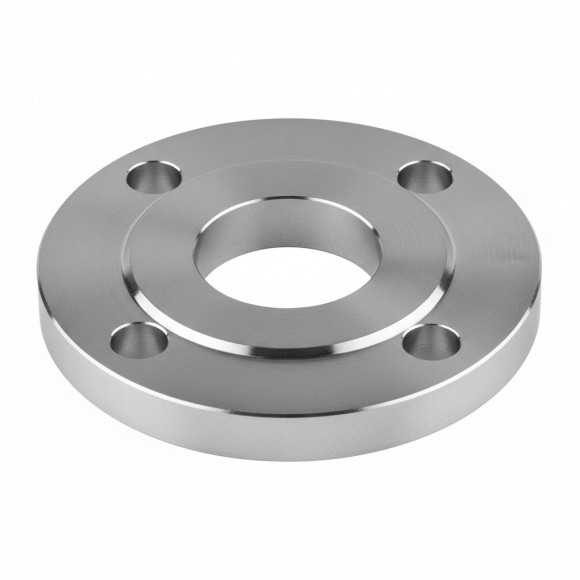

Фланец плоский 50-10-01-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ
- Обзор
- Характеристики
Назначение
Фланец плоский предназначен для присоединения трубопроводов, запорной арматуры и оборудования с использованием прокладок и крепежных элементов.
Присоединяется к трубопроводу путём приварки к трубе. Применяется в системах холодного и горячего водоснабжения, отопления, газоснабжения и технологических трубопроводах.
Технические характеристики
Тип: плоский фланец под приварку к трубе
DN (условный проход): 50 мм
PN (условное давление): 10 (1,0 МПа)
Исполнение: 01 (по ГОСТ 33259-2015)
Уплотнительная поверхность: тип B — выступ (raised face, приподнятая поверхность)
Материал: сталь 20 (углеродистая)
Степень обработки: IV — полная механическая обработка
Стандарт: ГОСТ 33259-2015
Производитель: Владимирский фланцевый завод (ВФЗ)
Особенности и преимущества
Соответствие ГОСТ 33259-2015.
Полная механическая обработка гарантирует точность размеров и чистоту поверхности.
Тип B (выступ) обеспечивает надежное уплотнение при использовании прокладок.
Приварка к трубе даёт прочность и герметичность соединения.
Изг
Фланец плоский предназначен для присоединения трубопроводов, запорной арматуры и оборудования с использованием прокладок и крепежных элементов.
Присоединяется к трубопроводу путём приварки к трубе. Применяется в системах холодного и горячего водоснабжения, отопления, газоснабжения и технологических трубопроводах.
Технические характеристики
Тип: плоский фланец под приварку к трубе
DN (условный проход): 50 мм
PN (условное давление): 10 (1,0 МПа)
Исполнение: 01 (по ГОСТ 33259-2015)
Уплотнительная поверхность: тип B — выступ (raised face, приподнятая поверхность)
Материал: сталь 20 (углеродистая)
Степень обработки: IV — полная механическая обработка
Стандарт: ГОСТ 33259-2015
Производитель: Владимирский фланцевый завод (ВФЗ)
Особенности и преимущества
Соответствие ГОСТ 33259-2015.
Полная механическая обработка гарантирует точность размеров и чистоту поверхности.
Тип B (выступ) обеспечивает надежное уплотнение при использовании прокладок.
Приварка к трубе даёт прочность и герметичность соединения.
Изг
| Материал | Сталь 20 |
| Исполнение | Плоский |
| Давление, кгс/см2* | 10 |
| Диаметр, мм | 50 мм |
| Бренд | VFZ |
| общая высота фланца h, мм | 18 |
| количество крепежных отверстий n, шт | 4 |
| наружный диаметр фланца d, мм | 160 |
| диаметр окружности крепежных отверстий d1, мм | 99 |
| диаметр крепежного отверстия d, мм | 18 |
| внутренний диаметр фланца d1, мм | 59 |
| высота | 18 |
| Масса, кг | 0 кг |
