Фланец воротниковый 600-16-11-1-B-ст.20-IV ГОСТ 33259-2015 ВФЗ
ВФЗ
- Обзор
- Характеристики
- Отзывы0

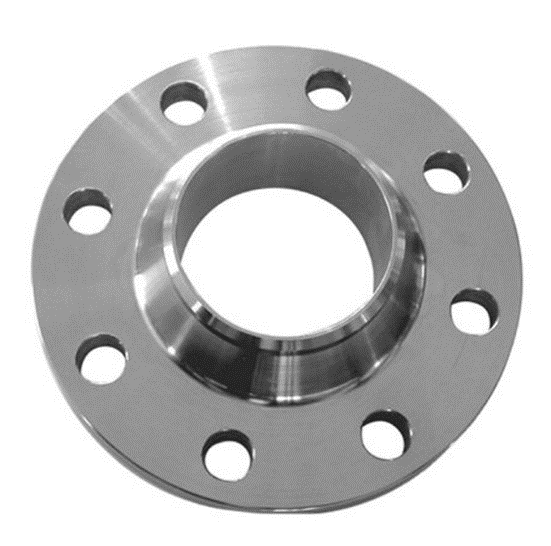

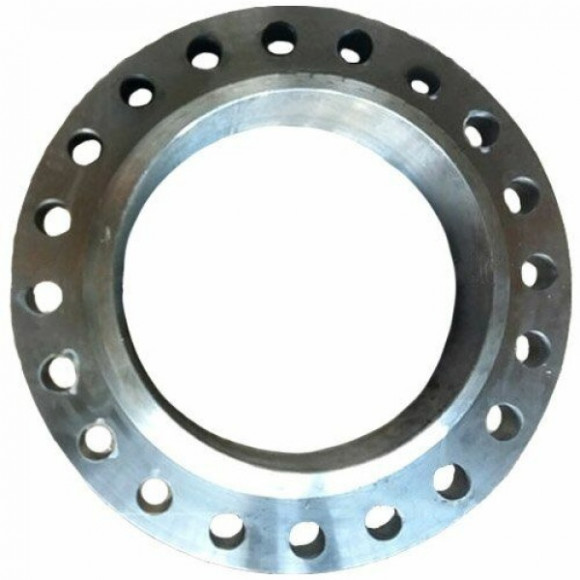

Фланец воротниковый 600-16-11-1-B-Ст.20-IV по ГОСТ 33259-2015, ВФЗ (полная механическая обработка). Предназначен для монтажа трубопроводов, арматуры и оборудования с герметичным болтовым соединением. Материал изготовления — сталь 20. Условный диаметр (DN) — 600 мм, номинальное давление (PN) — 16 бар. Исполнение 11, ряд 1, тип соединения B, категория точности IV. Полная механическая обработка обеспечивает высокую точность размеров и качество поверхности, что гарантирует надежность и долговечность эксплуатации в промышленных системах.
| Материал | Сталь 20 |
| Исполнение | Воротниковый |
| Давление, кгс/см2* | 16 |
| Диаметр, мм | 600 мм |
| Бренд | VFZ |
| D, мм | 840 |
| D1, мм | 770 |
| d, мм | 602 |
| общая высота фланца h, мм | 95 |
| dотв, мм | 39 |
| количество крепежных отверстий n, шт | 20 |
| наружный диаметр фланца d, мм | 840 |
| диаметр окружности крепежных отверстий d1, мм | 770 |
| диаметр крепежного отверстия d, мм | 39 |
| внутренний диаметр фланца d1, мм | 602 |
| Масса, кг | 0 кг |
