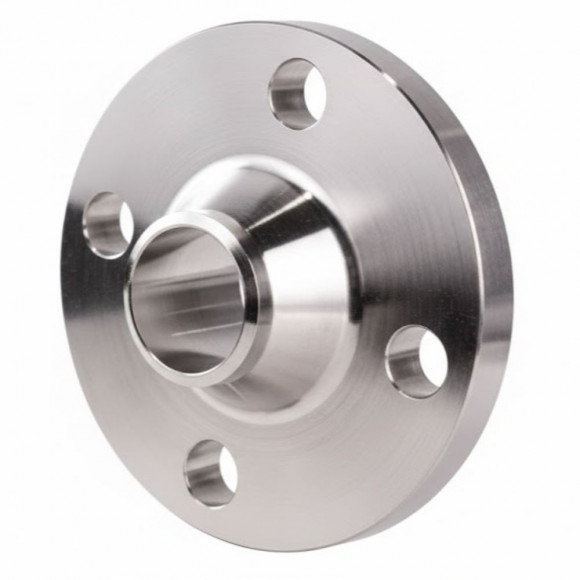

Фланец воротниковый 15-16-11-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ (полная мех обработка)
ВФЗ
- Обзор
- Характеристики
- Отзывы0
Фланец воротниковый 15-16-11-1-B-Ст.20-IV
ГОСТ 33259-2015, ВФЗ, полная мех. обработка
Назначение
Фланец воротниковый Ду 15 Ру 16 применяется для приварки к трубопроводу с последующей стыковкой через болтовое соединение. Благодаря коническому воротнику нагрузка распределяется равномерно, что снижает концентрацию напряжений и повышает надёжность соединения. Используется в системах водоснабжения, отопления, газоснабжения, а также в промышленности.
Технические характеристики
Условный проход (DN): 15 мм
Условное давление (PN): 16 бар
Исполнение: 11 (воротниковый фланец)
Тип уплотнительной поверхности: B (выступ)
Материал: сталь 20
Класс точности: IV
ГОСТ: 33259-2015
Производитель: ВФЗ
Обработка: полная механическая
Присоединение к трубопроводу: под сварку
Преимущества
Соответствие требованиям ГОСТ 33259-2015.
Повышенная надёжность соединения за счёт воротниковой конструкции.
Изготовлен из прочной стали 20.
Полная механическая обработка обеспечивает точность размеров и удобство монтажа.
Оптимален для работы в ус
ГОСТ 33259-2015, ВФЗ, полная мех. обработка
Назначение
Фланец воротниковый Ду 15 Ру 16 применяется для приварки к трубопроводу с последующей стыковкой через болтовое соединение. Благодаря коническому воротнику нагрузка распределяется равномерно, что снижает концентрацию напряжений и повышает надёжность соединения. Используется в системах водоснабжения, отопления, газоснабжения, а также в промышленности.
Технические характеристики
Условный проход (DN): 15 мм
Условное давление (PN): 16 бар
Исполнение: 11 (воротниковый фланец)
Тип уплотнительной поверхности: B (выступ)
Материал: сталь 20
Класс точности: IV
ГОСТ: 33259-2015
Производитель: ВФЗ
Обработка: полная механическая
Присоединение к трубопроводу: под сварку
Преимущества
Соответствие требованиям ГОСТ 33259-2015.
Повышенная надёжность соединения за счёт воротниковой конструкции.
Изготовлен из прочной стали 20.
Полная механическая обработка обеспечивает точность размеров и удобство монтажа.
Оптимален для работы в ус
| Материал | Сталь 20 |
| Исполнение | Воротниковый |
| Давление, кгс/см2* | 16 |
| Диаметр, мм | 15 мм |
| Бренд | VFZ |
| D, мм | 95 |
| D1, мм | 65 |
| d, мм | 12 |
| общая высота фланца h, мм | 35 |
| dотв, мм | 14 |
| количество крепежных отверстий n, шт | 4 |
| наружный диаметр фланца d, мм | 95 |
| диаметр окружности крепежных отверстий d1, мм | 65 |
| диаметр крепежного отверстия d, мм | 14 |
| внутренний диаметр фланца d1, мм | 12 |
| высота | 33 |
| Масса, кг | 0 кг |
