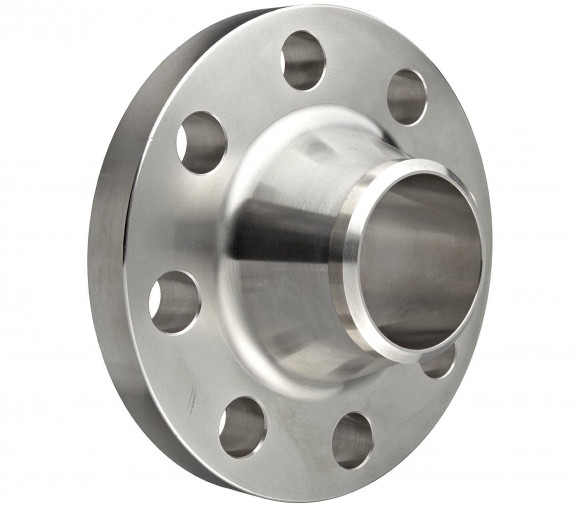

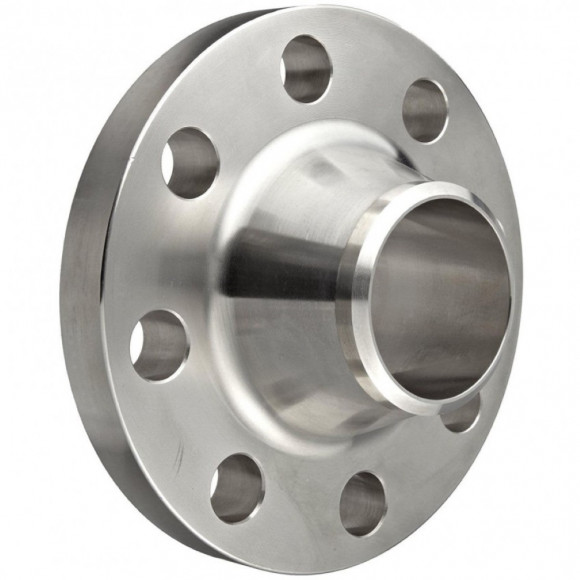

Фланец воротниковый 150-16-11-1-B-Ст.20-IV ГОСТ 33259-2015 VFZ
ВФЗ
- Обзор
- Характеристики
- Отзывы0
Фланец воротниковый 150-16-11-1-B-Ст.20-IV по ГОСТ 33259-2015, ВФЗ (полная механическая обработка). Применяется для соединения трубопроводов, арматуры и оборудования с герметичным болтовым соединением. Материал — сталь 20. Условный диаметр (DN) — 150 мм, условное давление (PN) — 16 бар. Исполнение 1, тип соединения B, категория точности IV. Полная механическая обработка обеспечивает точные размеры и гладкую поверхность, соответствующую стандарту, что гарантирует надежность и долговечность соединения в промышленных системах.
| Материал | Сталь 20 |
| Исполнение | Воротниковый |
| Давление, кгс/см2* | 16 |
| Диаметр, мм | 150 мм |
| Бренд | VFZ |
| D, мм | 300 |
| D1, мм | 250 |
| d, мм | 146 |
| общая высота фланца h, мм | 71 |
| dотв, мм | 26 |
| количество крепежных отверстий n, шт | 8 |
| наружный диаметр фланца d, мм | 300 |
| диаметр окружности крепежных отверстий d1, мм | 250 |
| диаметр крепежного отверстия d, мм | 26 |
| внутренний диаметр фланца d1, мм | 146 |
| высота | 57 |
| Масса, кг | 0 кг |
