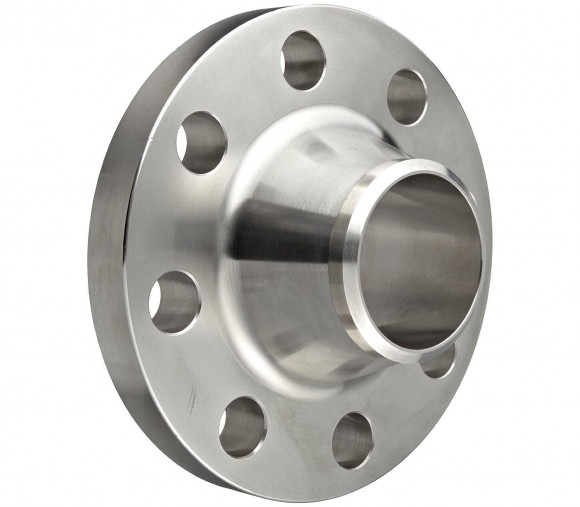

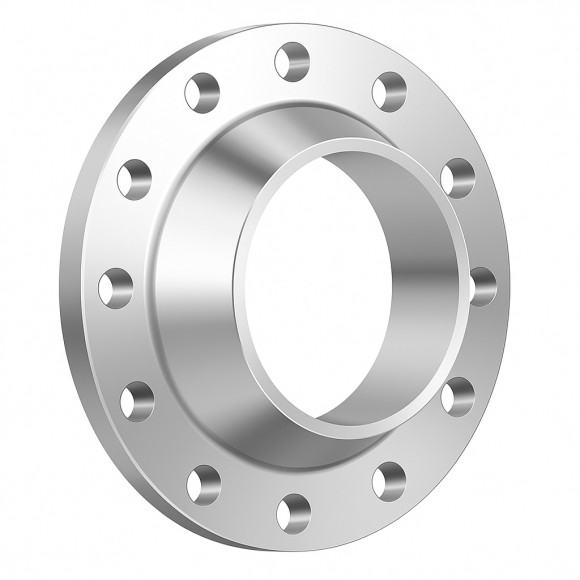

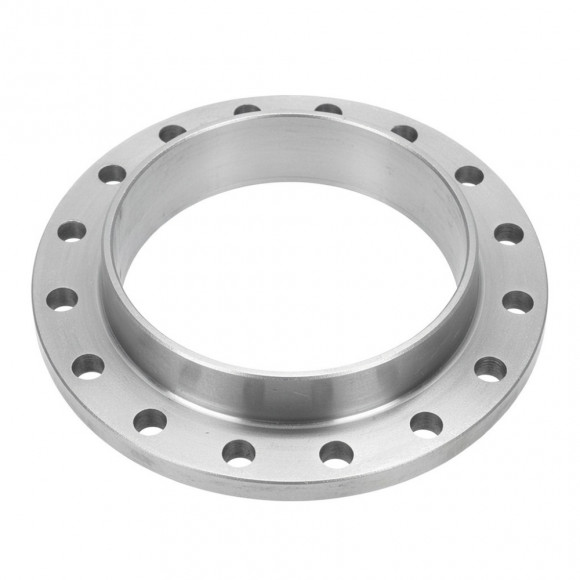

Фланец воротниковый 350-16-11-1-B-Ст.20-IV ГОСТ 33259-2015 VFZ
ВФЗ
- Обзор
- Характеристики
- Отзывы0
Фланец воротниковый 350-16-11-1-B-Ст.20-IV по ГОСТ 33259-2015, ВФЗ (полная механическая обработка). Используется для соединения трубопроводов, арматуры и оборудования с герметичным болтовым креплением. Изготовлен из стали 20. Условный диаметр (DN) — 350 мм, номинальное давление (PN) — 16 бар. Исполнение 11, ряд 1, тип соединения B, точность IV. Полная механическая обработка обеспечивает ровную поверхность и точные размеры, гарантируя надежность и долговечность в промышленных системах.
| Материал | Сталь 20 |
| Исполнение | Воротниковый |
| Давление, кгс/см2* | 16 |
| Диаметр, мм | 350 мм |
| Бренд | VFZ |
| D, мм | 520 |
| D1, мм | 470 |
| d, мм | 351 |
| общая высота фланца h, мм | 74 |
| dотв, мм | 26 |
| количество крепежных отверстий n, шт | 16 |
| наружный диаметр фланца d, мм | 520 |
| диаметр окружности крепежных отверстий d1, мм | 470 |
| диаметр крепежного отверстия d, мм | 26 |
| внутренний диаметр фланца d1, мм | 351 |
| Масса, кг | 0 кг |
