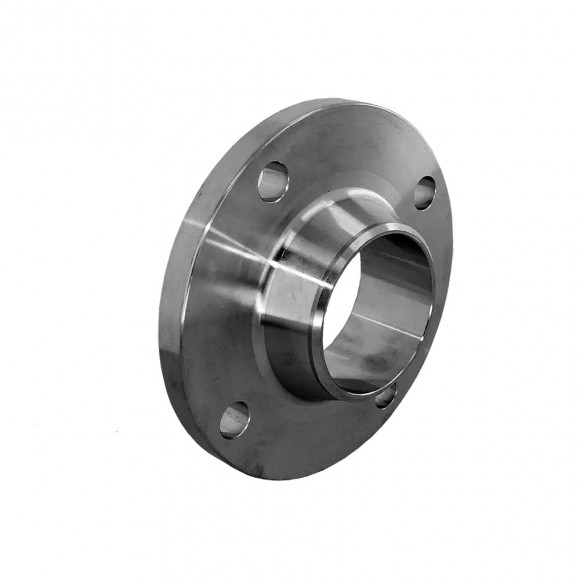

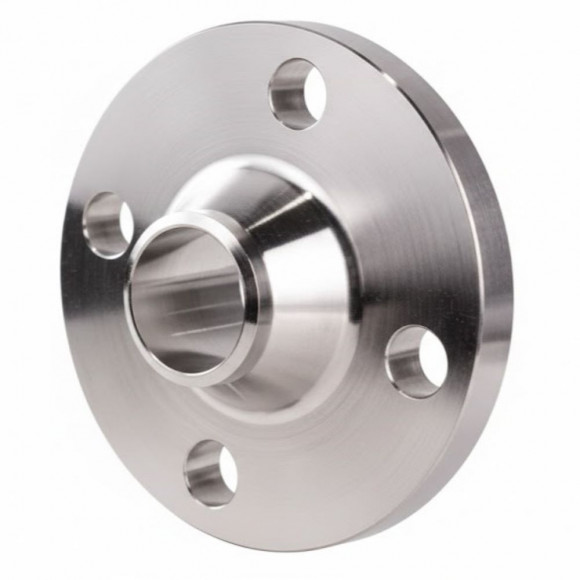

Фланец воротниковый 50-16-11-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ (полная мех обработка)
+ 2 фото
ВФЗ
- Обзор
- Характеристики
- Отзывы0
Фланец воротниковый 50-16-11-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ (полная мех. обработка) предназначен для соединения трубопроводов и арматуры при помощи сварки и болтового крепления. Воротниковая конструкция обеспечивает равномерное распределение нагрузок и снижает риск деформаций при эксплуатации. Применяется в системах водоснабжения, теплоснабжения, газоснабжения и на промышленных объектах.
Технические характеристики: DN 50, PN 16, исполнение 11 (воротниковый), тип уплотнительной поверхности B (выступ), материал сталь 20, класс точности IV, ГОСТ 33259-2015, производитель ВФЗ, полная механическая обработка, присоединение под сварку.
Технические характеристики: DN 50, PN 16, исполнение 11 (воротниковый), тип уплотнительной поверхности B (выступ), материал сталь 20, класс точности IV, ГОСТ 33259-2015, производитель ВФЗ, полная механическая обработка, присоединение под сварку.
| Материал | Сталь 20 |
| Исполнение | Воротниковый |
| Давление, кгс/см2* | 16 |
| Диаметр, мм | 50 мм |
| Бренд | VFZ |
| D, мм | 165 |
| D1, мм | 125 |
| d, мм | 49 |
| общая высота фланца h, мм | 48 |
| dотв, мм | 18 |
| количество крепежных отверстий n, шт | 4 |
| наружный диаметр фланца d, мм | 165 |
| диаметр окружности крепежных отверстий d1, мм | 125 |
| диаметр крепежного отверстия d, мм | 18 |
| внутренний диаметр фланца d1, мм | 49 |
| высота | 45 |
| Масса, кг | 0 кг |
