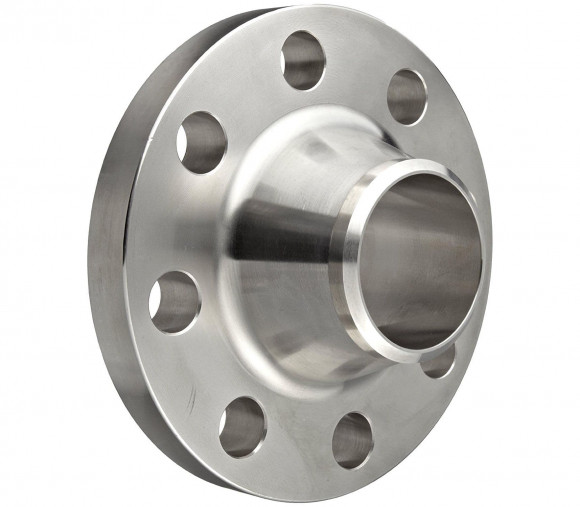

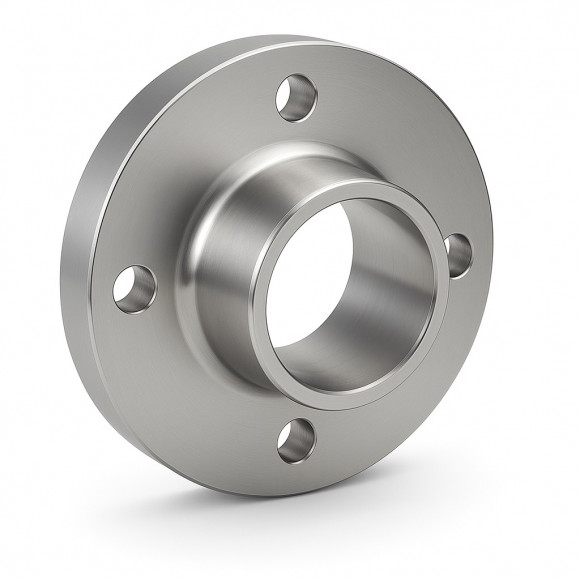

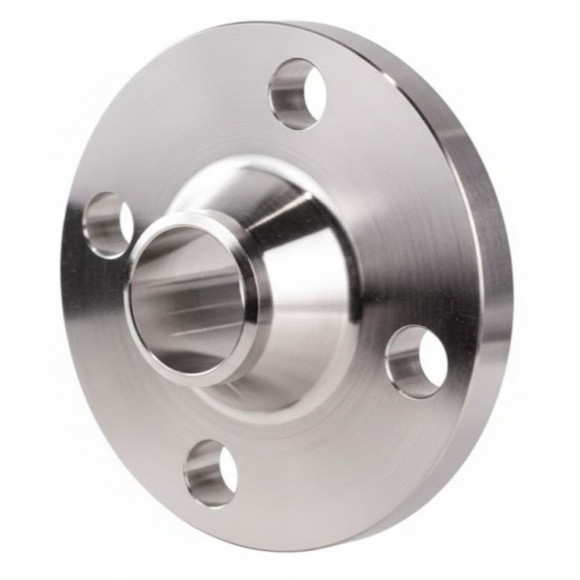

Фланец воротниковый 65-16-11-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ (полная мех обработка)
ВФЗ
- Обзор
- Характеристики
- Отзывы0
Фланец воротниковый 65-16-11-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ (полная мех. обработка) применяется для надежного соединения трубопроводов и оборудования посредством сварки и болтового крепления. Конструкция с воротником равномерно распределяет нагрузки, снижает концентрацию напряжений и обеспечивает долговечность узла. Изготавливается из стали 20, проходит полную механическую обработку для точности геометрии и удобства монтажа.
Технические характеристики: DN 65, PN 16, исполнение 11 (воротниковый), тип уплотнительной поверхности B (выступ), материал сталь 20, класс точности IV, ГОСТ 33259-2015, производитель ВФЗ, полная механическая обработка, присоединение под сварку.
Технические характеристики: DN 65, PN 16, исполнение 11 (воротниковый), тип уплотнительной поверхности B (выступ), материал сталь 20, класс точности IV, ГОСТ 33259-2015, производитель ВФЗ, полная механическая обработка, присоединение под сварку.
| Материал | Сталь 20 |
| Исполнение | Воротниковый |
| Давление, кгс/см2* | 16 |
| Диаметр, мм | 65 мм |
| Бренд | VFZ |
| D, мм | 185 |
| D1, мм | 145 |
| d, мм | 66 |
| общая высота фланца h, мм | 53 |
| dотв, мм | 18 |
| количество крепежных отверстий n, шт | 8 |
| наружный диаметр фланца d, мм | 185 |
| диаметр окружности крепежных отверстий d1, мм | 145 |
| диаметр крепежного отверстия d, мм | 18 |
| внутренний диаметр фланца d1, мм | 66 |
| высота | 47 |
| Масса, кг | 0 кг |
