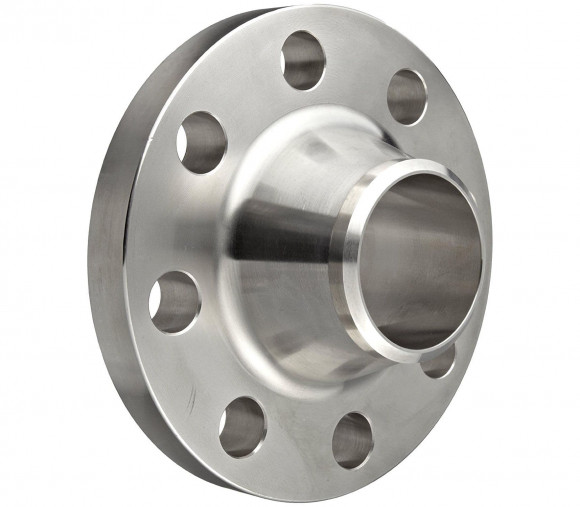

Фланец воротниковый 80-16-11-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ (полная мех обработка)
ВФЗ
- Обзор
- Характеристики
Фланец воротниковый 80-16-11-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ (полная мех. обработка) применяется для приварки к трубопроводу и соединения с арматурой или другим оборудованием. Конструкция с воротником снижает напряжения и повышает надёжность соединения, что делает его подходящим для систем водоснабжения, отопления, газоснабжения и промышленных установок.
Технические характеристики: DN 80, PN 16, исполнение 11 (воротниковый), тип уплотнительной поверхности B (выступ), материал сталь 20, класс точности IV, ГОСТ 33259-2015, производитель ВФЗ, полная механическая обработка, присоединение под сварку.
Технические характеристики: DN 80, PN 16, исполнение 11 (воротниковый), тип уплотнительной поверхности B (выступ), материал сталь 20, класс точности IV, ГОСТ 33259-2015, производитель ВФЗ, полная механическая обработка, присоединение под сварку.
| Материал | Сталь 20 |
| Исполнение | Воротниковый |
| Давление, кгс/см2* | 16 |
| Диаметр, мм | 80 мм |
| Бренд | VFZ |
| D, мм | 200 |
| D1, мм | 160 |
| d, мм | 78 |
| общая высота фланца h, мм | 53 |
| dотв, мм | 18 |
| количество крепежных отверстий n, шт | 8 |
| наружный диаметр фланца d, мм | 200 |
| диаметр окружности крепежных отверстий d1, мм | 160 |
| диаметр крепежного отверстия d, мм | 18 |
| внутренний диаметр фланца d1, мм | 78 |
| высота | 50 |
| Масса, кг | 0 кг |
