Что такое линейный привод клапана

Линейный привод клапана — это устройство, которое передает усилие на шток клапана и перемещает его по прямой траектории: вверх, вниз, вперед или назад. В зависимости от конструкции привод может использоваться для двухпозиционного управления «открыто/закрыто» или для плавного регулирования положения клапана.

Такие приводы устанавливаются на линейные клапаны, задвижки, регулирующие клапаны и другую промышленную трубопроводную арматуру, где рабочий орган перемещается поступательно.

Важно учитывать, что не каждый линейный клапан является регулирующим. Например, задвижки чаще применяются для полного открытия или перекрытия потока, а регулирующие клапаны работают в промежуточных положениях и позволяют изменять расход рабочей среды.

Автоматизация клапанов особенно полезна в случаях, когда ручное управление опасно, неудобно, занимает много времени или не обеспечивает необходимой точности позиционирования.

Где применяются линейные приводы клапанов

Линейные исполнительные механизмы востребованы в процессах, где важно не только открыть или закрыть поток, но и обеспечить контролируемое положение клапана. Такие решения актуальны для объектов с высокими требованиями к надежности, безопасности и ресурсу оборудования.

• Пищевая промышленность и производство напитков — управление потоками воды, пара, сиропов, моющих растворов и технологических жидкостей.
• Химическое производство — дозирование, смешивание и регулирование подачи агрессивных или нейтральных сред.
• Нефтегазовая отрасль — управление потоками нефти, газа, конденсата и технологических жидкостей.
• Системы водоочистки и сточных вод — автоматизация задвижек, клапанов и регулирующей арматуры.
• Энергетика — управление паром, водой, конденсатом и техническими средами.
• Коммерческие и промышленные здания — управление инженерными системами, отоплением, вентиляцией и водоснабжением.

Практический акцент: правильно подобранный линейный привод снижает влияние человеческого фактора, повышает безопасность персонала и позволяет автоматизировать управление арматурой на сложных участках трубопроводной системы.

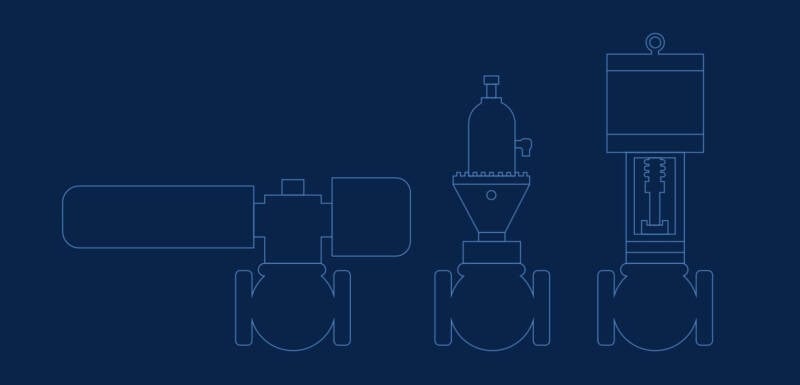

Основные типы линейных приводов клапанов

В промышленности применяются четыре основные группы линейных приводов:

• пневматические приводы;
• электрические приводы;
• гидравлические приводы;
• электрогидравлические приводы.

Выбор типа привода зависит от требуемого усилия, скорости срабатывания, точности позиционирования, условий окружающей среды, доступности источников энергии и требований к отказобезопасности.

Для подбора запорной арматуры для трубопроводов важно учитывать не только тип клапана, но и режим работы всей системы: частоту циклов, давление, температуру, свойства рабочей среды и требования к автоматизации.

Как работает линейный привод

Принцип работы линейного привода основан на преобразовании энергии в механическое поступательное движение. Источник энергии создает усилие, которое передается на шток клапана. В результате клапан открывается, закрывается или занимает заданное промежуточное положение.

В конструкции линейных приводов могут использоваться:

• поршни;
• цилиндры;
• ходовые винты;
• шестерни;
• штоки;
• пружины возврата;
• гидравлические резервуары;
• датчики положения;
• контроллеры;
• позиционеры.

Технический акцент: ключевыми параметрами при выборе линейного привода являются ход штока, развиваемое усилие, скорость перемещения, класс защиты корпуса, рабочая температура, тип управляющего сигнала и совместимость с конкретным клапаном.

Пневматический линейный привод клапана

Пневматический привод использует энергию сжатого воздуха. Давление подается в рабочую камеру, воздействует на поршень и создает поступательное движение штока. В зависимости от конструкции возврат может выполняться за счет пружины или подачи воздуха в противоположную полость.

Такие приводы часто применяются на объектах, где важны высокая скорость срабатывания, простота конструкции и надежность при большом количестве рабочих циклов.

Преимущества пневматических приводов

• высокая скорость срабатывания;
• относительно низкая начальная стоимость;
• простая и надежная конструкция;
• устойчивость к интенсивной эксплуатации;
• возможность реализации отказобезопасного положения;
• хорошая совместимость с промышленной автоматикой.

Недостатки пневматических приводов

• необходимость системы подготовки сжатого воздуха;
• более высокий уровень шума;
• ограниченная точность без позиционера;
• дополнительные расходы на компрессорное оборудование;
• зависимость эффективности от состояния пневмосети.

Пневматические линейные приводы подходят для нефтегазовой, химической, фармацевтической, пищевой и энергетической отраслей. Они эффективны там, где клапан должен часто и быстро переходить из одного положения в другое.

Гидравлический линейный привод клапана

Гидравлический привод использует жидкость на масляной или водной основе. Поскольку жидкость практически несжимаема, гидравлические системы способны создавать большое усилие при сравнительно компактных размерах исполнительного механизма.

Давление рабочей жидкости воздействует на поршень, который перемещает шток клапана. При изменении направления потока жидкости шток возвращается или перемещается в противоположную сторону.

Преимущества гидравлических приводов

• высокое развиваемое усилие;
• плавность хода;
• точное управление положением;
• устойчивость к тяжелым условиям эксплуатации;
• возможность работы с крупногабаритной арматурой.

Недостатки гидравлических приводов

• риск утечек рабочей жидкости;
• необходимость регулярного обслуживания;
• более сложная гидравлическая инфраструктура;
• повышенные требования к герметичности системы;
• потенциальные санитарные ограничения при работе с пищевыми средами.

Гидравлические приводы применяются в тяжелой промышленности, энергетике, прессовом оборудовании, системах зажима, сварочных линиях и технологических установках, где требуется значительное усилие.

Электрический линейный привод клапана

Электрический линейный привод работает от электродвигателя переменного или постоянного тока. Вращение двигателя передается через редуктор, ходовой винт или ременную передачу, после чего преобразуется в поступательное движение штока.

Электроприводы особенно востребованы там, где требуется высокая точность позиционирования, интеграция с системами автоматизации и минимальный уровень обслуживания.

Преимущества электрических приводов

• точное управление положением клапана;
• простая интеграция с АСУ ТП;
• низкое энергопотребление в режиме удержания;
• отсутствие компрессоров, насосов и гидролиний;
• низкий уровень шума;
• возможность программирования режимов работы;
• удобство удаленной диагностики и контроля.

Недостатки электрических приводов

• меньшая скорость срабатывания по сравнению с пневматикой;
• более сложный ремонт;
• зависимость от электропитания;
• ограничения по применению во взрывоопасных зонах без специального исполнения.

Электрические линейные приводы подходят для пищевой промышленности, медицинского оборудования, систем вентиляции, водоснабжения, дозирования, солнечных установок и производственных линий, где важны чистота, точность и управляемость.

Электрогидравлический привод клапана

Электрогидравлический привод объединяет преимущества электрического управления и гидравлического усилия. В такой конструкции электродвигатель приводит в действие встроенный гидравлический насос, который создает давление рабочей жидкости и перемещает шток.

Главное преимущество электрогидравлического решения — возможность получить высокое усилие без отдельной внешней гидростанции. Это упрощает компоновку оборудования и снижает количество внешних соединений.

Преимущества электрогидравлических приводов

• высокая выходная мощность;
• точное позиционирование;
• компактность по сравнению с отдельной гидросистемой;
• возможность аварийного закрытия или открытия;
• поддержка удаленной диагностики;
• применение в ответственных системах безопасности.

Недостатки электрогидравлических приводов

• высокая стоимость;
• сложность ремонта;
• необходимость технического обслуживания;
• наличие гидравлических компонентов;
• повышенные требования к качеству эксплуатации.

Электрогидравлические приводы целесообразны в системах, где требуется гарантированное перемещение клапана при аварии, потере питания или необходимости быстро перевести арматуру в безопасное положение.

Электрический или пневматический привод: что выбрать

Электрические и пневматические линейные приводы являются наиболее распространенными решениями для автоматизации клапанов. Выбор между ними зависит от приоритетов конкретного объекта.

Практический вывод: если приоритетом является скорость и простота, чаще выбирают пневматический привод. Если важны точность, цифровое управление, низкий шум и интеграция с контроллером, предпочтительнее электрический привод.

Конструкция линейного привода

Независимо от типа энергии, линейный привод включает несколько базовых функциональных узлов:

• источник энергии — электричество, сжатый воздух или гидравлическая жидкость;
• преобразователь энергии — механизм, который создает поступательное движение;
• контроллер — устройство управления, задающее режим работы;
• механическая нагрузка — шток клапана и запорный или регулирующий элемент;
• датчики обратной связи — элементы контроля положения, давления или конечных положений.

Нагрузка на привод бывает статической и динамической. Статическая возникает при удержании клапана в заданном положении, а динамическая — во время перемещения штока.

Преимущества линейных приводов клапанов

Безопасность оператора

Автоматизация клапана снижает необходимость ручного вмешательства, особенно на опасных, удаленных или труднодоступных участках трубопровода. Это повышает безопасность персонала и снижает риск ошибок.

Точность управления

Линейный привод позволяет точно контролировать положение штока. Это особенно важно для регулирующей арматуры, где от положения клапана зависит расход, давление и стабильность технологического процесса.

Повышение ресурса оборудования

Правильный привод снижает ударные нагрузки, исключает резкие неконтролируемые перемещения и помогает продлить срок службы клапана, уплотнений и трубопроводной системы.

Интеграция с автоматикой

Современные приводы могут подключаться к системам управления, датчикам, контроллерам и диспетчеризации. Это позволяет контролировать состояние арматуры удаленно и быстро реагировать на изменения технологического режима.

Оптимизация эксплуатационных затрат

Автоматизация клапанов помогает уменьшить простои, сократить затраты на ручной труд и повысить надежность работы оборудования.

Коммерческий акцент: при выборе линейного привода важно учитывать не только цену устройства, но и стоимость владения: обслуживание, энергопотребление, совместимость с арматурой, ресурс и надежность в конкретной среде.

Как выбрать линейный привод клапана

При подборе линейного привода необходимо учитывать технические характеристики клапана, параметры рабочей среды и условия эксплуатации объекта.

• тип клапана;
• диаметр трубопровода;
• рабочее давление;
• температуру среды;
• характер рабочей среды;
• необходимое усилие на штоке;
• скорость открытия и закрытия;
• требуемую точность позиционирования;
• условия эксплуатации;
• наличие электропитания, пневмосети или гидравлической системы;
• требования к аварийному положению клапана;
• совместимость с системой автоматизации.

Если вы подбираете арматуру для промышленного объекта, изучите ассортимент на сайте Инженерные системы. Грамотный подбор клапана и привода помогает обеспечить стабильность технологического процесса и снизить риски внеплановых остановок.

Часто задаваемые вопросы о линейных приводах клапанов

Что такое линейный привод клапана?

Линейный привод клапана — это исполнительный механизм, который перемещает шток клапана по прямой траектории для открытия, закрытия или регулирования потока рабочей среды.

Какие бывают типы линейных приводов клапанов?

Основные типы линейных приводов: пневматические, электрические, гидравлические и электрогидравлические.

Какой привод лучше выбрать для быстрого срабатывания?

Для высокоскоростных циклов чаще всего выбирают пневматический линейный привод, особенно если на объекте уже есть подготовленная система сжатого воздуха.

Какой привод подходит для точного регулирования положения клапана?

Для точного позиционирования оптимальным решением является электрический линейный привод или пневматический привод с позиционером.

Когда нужен гидравлический привод?

Гидравлический привод выбирают, когда требуется большое усилие, плавный ход и работа с крупной или нагруженной арматурой.

Чем электрогидравлический привод отличается от гидравлического?

Электрогидравлический привод имеет встроенный гидравлический контур и электродвигатель, поэтому может обеспечивать высокое усилие без отдельной внешней гидростанции.

Какие клапаны работают с линейными приводами?

Линейные приводы применяются с задвижками, регулирующими клапанами, запорными клапанами и другой арматурой, где рабочий орган перемещается по прямой линии.

Итог

Линейный привод клапана — это ключевой элемент автоматизации трубопроводной арматуры. Он обеспечивает контролируемое перемещение штока, повышает безопасность эксплуатации, снижает зависимость от ручного управления и помогает поддерживать стабильные параметры технологического процесса.

Для правильного выбора важно учитывать тип клапана, условия эксплуатации, требуемое усилие, скорость, точность позиционирования и доступный источник энергии. Подобрать подходящую промышленную арматуру и решения для трубопроводных систем можно на сайте компании Инженерные системы.
