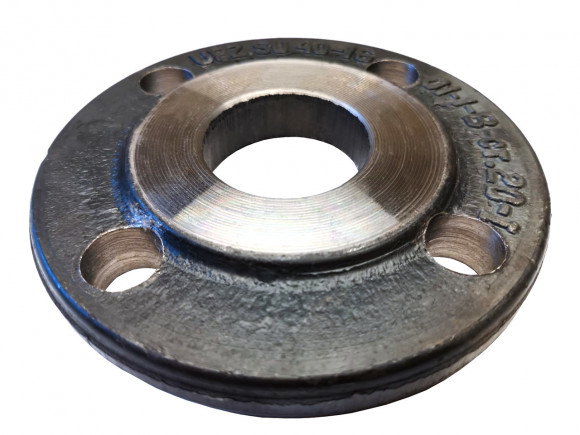

Фланец плоский 15-10-01-1-B-Ст.20-IV ГОСТ 33259-2015 ВФЗ (полная мех обработка)
- Обзор
- Характеристики
- Отзывы1
Назначение
Фланец плоский используется для присоединения трубопроводов, арматуры и оборудования с применением прокладок и крепежных элементов.
К трубопроводу присоединяется путём приварки к трубе. Применяется в системах водоснабжения, отопления, газоснабжения и технологических трубопроводах.
Технические характеристики
Тип: плоский фланец под приварку к трубе
DN (условный проход): 15 мм
PN (условное давление): 10 (1,0 МПа)
Исполнение: 01 (по ГОСТ 33259-2015)
Уплотнительная поверхность: тип B — выступ (raised face, приподнятая поверхность)
Материал: сталь 20 (углеродистая)
Степень обработки: IV — полная механическая обработка
Стандарт: ГОСТ 33259-2015
Производитель: Владимирский фланцевый завод (ВФЗ)
Особенности и преимущества
Соответствие ГОСТ 33259-2015.
Полная механическая обработка — точная геометрия и высокая чистота поверхности.
Тип B (выступ) гарантирует надежное уплотнение при использовании прокладок.
Приварка к трубе обеспечивает прочность и герметичность соединения.
Компактный и прочный вариант для
Фланец плоский используется для присоединения трубопроводов, арматуры и оборудования с применением прокладок и крепежных элементов.
К трубопроводу присоединяется путём приварки к трубе. Применяется в системах водоснабжения, отопления, газоснабжения и технологических трубопроводах.
Технические характеристики
Тип: плоский фланец под приварку к трубе
DN (условный проход): 15 мм
PN (условное давление): 10 (1,0 МПа)
Исполнение: 01 (по ГОСТ 33259-2015)
Уплотнительная поверхность: тип B — выступ (raised face, приподнятая поверхность)
Материал: сталь 20 (углеродистая)
Степень обработки: IV — полная механическая обработка
Стандарт: ГОСТ 33259-2015
Производитель: Владимирский фланцевый завод (ВФЗ)
Особенности и преимущества
Соответствие ГОСТ 33259-2015.
Полная механическая обработка — точная геометрия и высокая чистота поверхности.
Тип B (выступ) гарантирует надежное уплотнение при использовании прокладок.
Приварка к трубе обеспечивает прочность и герметичность соединения.
Компактный и прочный вариант для
| Материал | Сталь 20 |
| Исполнение | Плоский |
| Давление, кгс/см2* | 10 |
| Диаметр, мм | 15 мм |
| Тип присоединения | плоский |
| Бренд | VFZ |
| отгружаются в этм | Да |
| наружный диаметр фланца d, мм | 95 |
| диаметр окружности крепежных отверстий d1, мм | 65 |
| внутренний диаметр фланца d1, мм | 19 |
| общая высота фланца h, мм | 14 |
| диаметр крепежного отверстия d, мм | 14 |
| количество крепежных отверстий n, шт | 4 |
| Материал корпуса | сталь |
| Тип | 01 (плоский приварной) |
| высота | 12 |
| Масса, кг | 0 кг |
