Клапаны предназначены для эффективного пропускания, предотвращения или ограничения потока жидкости в трубопроводных системах. Эти устройства играют жизненно важную роль в системах, от управления давлением до защиты от утечек. Понимание различных типов клапанов помогает выбрать подходящий клапан для конкретных областей применения, обеспечивая эффективную работу и долговечность системы. В этой статье обсуждаются основы клапанов, их определения, роль в различных системах и материальные соображения, имеющие решающее значение в процессе выбора.

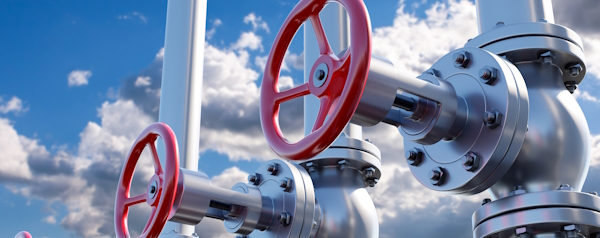

Рисунок 1: Клапаны управляют, направляют или регулируют поток.

Что такое клапаны?

Клапаны — это механические устройства, способные контролировать, направлять или регулировать поток жидкостей — жидкостей, газов или суспензий — путем открытия, закрытия или частичного перекрытия проходов внутри системы. Эти устройства необходимы в бесчисленных отраслях промышленности, таких как нефть и газ, очистка воды, химическая обработка и бытовая сантехника. К основным компонентам относятся корпус, крышка, привод, сальник, седло и диск, каждый из которых играет важнейшую роль в работе клапана.

Основные функции клапанов

• Регулирующий поток: Клапаны поддерживают оптимальную скорость потока в системе, предотвращая аберрации, влияющие на производительность системы.
• Изоляция и безопасность: Они изолируют определенные участки трубопровода для технического обслуживания или ремонта и защищают зоны избыточного давления, сбрасывая избыточное давление.
• Предотвращение обратного потока: Некоторые клапаны обеспечивают однонаправленный поток, предотвращая загрязнение или потенциальное повреждение системы.

Таблица 1: Типы клапанов - функции и применение

Тип клапана		Функции(ы)	Приложений
Электромагнитный клапан		Регулирование расхода, изоляция и безопасность	Автоматизированные системы управления, ирригационные системы, гидравлические системы
Шаровой кран		Регулирование расхода, изоляция и безопасность	Нефте- и газопроводы, химическая обработка, водоподготовка
Затвор поворотный		Регулирование расхода, изоляция и безопасность	Системы отопления, вентиляции и кондиционирования воздуха, водоснабжение, производство продуктов питания и напитков
Регулирующий клапан направления		Регулирование расхода	Гидравлические и пневматические системы, промышленное оборудование
Задвижка		Изоляция и безопасность	Системы водоснабжения, очистки сточных вод, нефтегазовая промышленность
Обратный клапан		Предотвращение обратного потока	Насосные системы, системы водоснабжения и водоотведения, химическая обработка
Игольчатый клапан		Регулирование расхода	Прецизионное регулирование расхода в контрольно-измерительных приборах, системах регулирования топлива
Угловой седельный клапан		Регулирование расхода, изоляция и безопасность	Пар и горячая вода, пищевая промышленность и производство напитков
Пережимной клапан		Регулирование расхода	Работа с шламом, горнодобывающие работы, очистка сточных вод
Шаровой клапан		Регулирование расхода, изоляция и безопасность	Применение пара, управление жидкостями в химической промышленности, системы отопления, вентиляции и кондиционирования воздуха
Предохранительный клапан		Изоляция и безопасность	Сброс давления в котлах, на химических заводах, в нефтегазовой промышленности
Предохранительный клапан		Регулирование расхода, изоляция и безопасность	Защита от избыточного давления в трубопроводах, сосудах под давлением и компрессорах
Коаксиальный клапан		Регулирование расхода, изоляция и безопасность	Применение под высоким давлением, химическая промышленность, нефтегазовая промышленность
Зональный клапан		Регулирование расхода	Системы отопления, вентиляции и кондиционирования, зональные системы отопления и охлаждения, системы орошения

Как выбрать клапан

Выбор правильного клапана для конкретного применения имеет решающее значение для обеспечения эффективной работы, долговечности и безопасности системы. В процессе выбора необходимо учитывать несколько факторов, чтобы возможности клапана соответствовали требованиям системы. Ниже приведены основные соображения, которыми следует руководствоваться при выборе подходящего клапана:

Требования к заявке

Понимание конкретных потребностей области применения является первым шагом при выборе клапана. Это включает в себя определение основной функции клапана, такой как регулирование потока, изоляция, безопасность или предотвращение обратного потока. Эксплуатационные условия, такие как давление, температура и расход, также должны быть учтены, чтобы гарантировать, что клапан может справляться с требованиями системы без ущерба для производительности или безопасности.

• Электромагнитный клапан: Идеально подходит для автоматизированного управления потоком жидкости, часто используется в приложениях, требующих быстрого реагирования и дистанционного управления.
• Шаровой кран: Лучше всего подходит для базового управления включением/выключением с минимальным перепадом давления, подходит для целей изоляции.
• Дисковый затвор: Подходит для включения/выключения и управления дросселированием в трубах большого диаметра, отличается компактной конструкцией и быстрой работой.
• Регулирующий клапан направления: Используется в гидравлических и пневматических системах для направления потока жидкости по разным путям.
• Задвижка: В основном используется для перекрытия, обеспечивая прямолинейный поток с минимальным ограничением при полном открытии.
• Обратный клапан: Разработан для предотвращения обратного потока, позволяя потоку двигаться только в одном направлении.
• Игольчатый клапан: Идеально подходит для точного управления потоком и дросселирования, часто используется в контрольно-измерительных приборах.
• Угловой седельный клапан: Подходит для высокой скорости потока и частой работы, часто используется в паровых и агрессивных средах.
• Пережимной клапан: Лучше всего подходит для работы с суспензиями или жидкостями со взвешенными твердыми частицами, так как обеспечивает полный поток и минимальную турбулентность.
• Шаровой клапан: Отлично подходит для дросселирования и регулирования потока, обеспечивая хороший контроль над расходом.
• Предохранительный клапан: Предназначен для автоматического сброса давления для предотвращения избыточного давления в системе, обеспечивая безопасность.
• Предохранительный клапан: Аналогично предохранительным клапанам, используется для защиты систем от чрезмерного давления путем выпуска жидкости.
• Коаксиальный клапан: Используется для быстрой коммутации и компактных установок, часто в пневматических системах.
• Зональный клапан: Обычно используется в системах отопления и охлаждения для управления потоком воды или пара в различные зоны.

Размер

Размер клапана имеет решающее значение для обеспечения совместимости с системой трубопроводов и достижения желаемых характеристик потока. Размер клапана должен соответствовать диаметру трубы, чтобы свести к минимуму перепад давления и поддерживать эффективный поток. Кроме того, следует оценить коэффициент расхода клапана (Kv или Cv), чтобы убедиться, что он соответствует требованиям системы к расходу.

Чтобы ознакомиться с хорошим примером того, как определить размер крана, прочитайте нашу статью о том, как определить размер шарового крана.

Рисунок 2: Выбор правильного размера для клапана обеспечивает оптимальный расход.

Совместимость материалов

Совместимость материалов имеет важное значение для предотвращения коррозии, износа и потенциального выхода клапана из строя. Материалы клапанов должны быть совместимы с обрабатываемой жидкостью с учетом таких факторов, как химический состав, температура и давление.

К распространенным материалам корпуса клапана относятся нержавеющая сталь, латунь, ПВХ и чугун, каждый из которых обеспечивает разный уровень устойчивости к различным условиям окружающей среды и химическим условиям. Распространенные материалы уплотнений клапанов включают EPDM, ПТФЭ (тефлон), NBR и FKM.

Узнайте больше о совместимости материалов в нашей статье о химической стойкости материалов.

Рисунок 3: Клапаны бывают из самых разных материалов. Электромагнитные клапаны слева направо: латунь, нержавеющая сталь, ПВХ, алюминий и чугун.

Потребности в техническом обслуживании

Требования к техническому обслуживанию и простоте доступа должны быть учтены для обеспечения долгосрочной надежности и экономической эффективности. Некоторые клапаны могут требовать регулярного обслуживания или замены компонентов, таких как уплотнения или уплотнения. Выбор клапана с конструкцией, облегчающей техническое обслуживание, может сократить время простоя и эксплуатационные расходы.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Что такое клапан?

Клапан — это устройство, которое регулирует, направляет или контролирует поток жидкостей путем открытия, закрытия или частичного перекрытия проходов.

Какие бывают типы клапанов?

Типы клапанов включают задвижные, шаровые, дисковые, обратные и мембранные клапаны, каждый из которых выполняет различные функции в управлении жидкостью.

Почему клапаны важны в трубопроводных системах?

Клапаны играют важнейшую роль в трубопроводных системах для управления потоком жидкости, давлением и предотвращения утечек, обеспечивая эффективную и безопасную работу.
